s型称重传感器的两大接线问题

作者: 本站 来源: 本站 时间:2020-07-18 15:50 :42

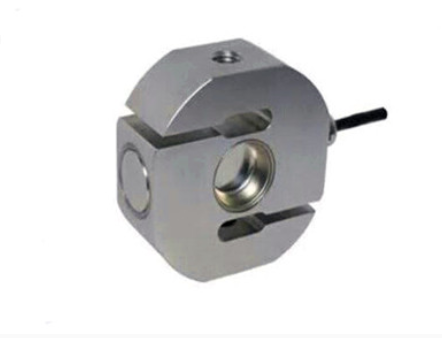

我们在使用S型称重传感器时很注重它的使用效果问题,而此类传感器的接线问题就很影响这个使用效果。

冲击力传感器

如果在前期的接线过程中出现了接线错误或混乱这种情况,那么在很大程度上就会影响其使用效果,严重时还会导致传感器损坏。


那么,我们一般会遇到哪些接线问题呢?主要有以下两种:

问题一:在S型称重传感器接线中,电源接线(EXC-EXC+)与传感器线(SENSE-SENSE+)二者有什么区别?

1、传感器的出线有4线和6线两种;

2、模块或称重变送器的接线也有4线和6线两种;

你要接4线还是6线首先要看你的硬件要求是如何的,原则当然应该是:

能接6线的不接4线,必须接4线的就要进行短接。

一般的称重传感器都是六线制的,当接成四线制时,电源接线(EXC-EXC+)与传感器线(SENSE-SENSE+)就分别短接了。

传感器线(SENSE-SENSE+)不是传感器的输出信号接线!!


问题二:S型称重传感器输出信号接线是SIG+SIG-?

EXC+和EXC-是给称重传感器供电的,但是由于称重模块和传感器之间的线路损耗,实际上传感器接收到的电压会小于供电电压。每个称重传感器都有一个mV/V的特性,它输出的mV信号与接收到的电压密切相关,SENS+SENS-实际上是称重模块内的一个高阻抗回路,可以将称重模块实际接收到的电压反馈给称重模块。假设EXC+EXC-10V,线路损耗0.5V,传感器 2mV/V,实际上传感器输出大信号为(10-0.5)*2=19mV,而不是20mV。此时称重模块内部就会把19mV作为大量程,前提是传感器必须通过反馈回路把实际电压反馈给称重模块。在称重模块上将EXC+SENS+短接,EXC-SENS-短接,仅限于传感器与称重模块距离较近,电压损耗非常小的场合,否则测量存在误差。
