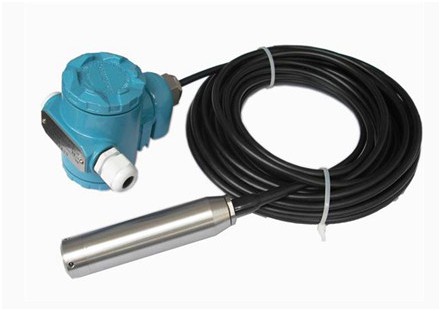

液位传感器就是用于测量液位位置的压力传感器，它的接线方法如下：
液位传感器，一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10V等，通常电流型的是二线或四线制、电压的三线制输出。目前很多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。这样液位穿安琪就出现了四个接线端子：供电+，供电-，反馈+和反馈-。
液位传感器接线之四线制接线方式：电源+==供电+;电源-==供电-;信号+==反馈+，信号-==反馈-。
液位传感器接线之电流型二线制接比方式：电源+==供电+;信号+==反馈+，供电-==反馈-，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～ 20mA+，4～20mA-接24V-就可以，可能中间有端子，要看一下回路图。
液位传感器接线之电压型三线制接线方式：电源+==供电+;电源-(信号-)==供电-;信号+==反馈+，电源-(信号-)。
以上就是液位传感器的接线方法。
