压力传感器的相关知识

作者: 长沙诺赛希斯 来源: www.nos-sensor.com 时间:2019-11-13 15:21 :10
  概述
  压力传感器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业,下面就简单介绍一些常用传感器原理及其应用。另有医用压力传感器。压力传感器(Pressure Transducer)是能感受压力信号,并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。压力传感器通常由压力敏感元件和信号处理单元组成。按不同的测试压力类型,压力传感器可分为表压传感器、差压传感器和绝压传感器。

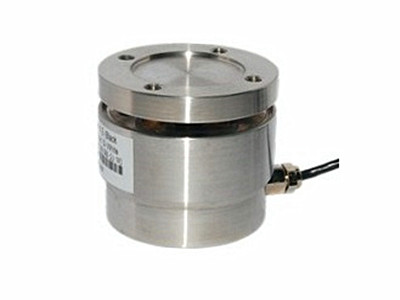

冲击力传感器
  原理
  1、压阻式力传感器
  电阻应变片是压阻式应变传感器的主要组成部分之一。金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象,俗称为电阻应变效应。
  2、陶瓷压力传感器
  陶瓷压力传感器基于压阻效应,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥,由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V等,可以和应变式传感器相兼容。
  3、扩散硅压力传感器:
  扩散硅压力传感器工作原理也是基于压阻效应,利用压阻效应原理,被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,利用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。
  4、蓝宝石压力传感器:
  利用应变电阻式工作原理,采用硅-蓝宝石作为半导体敏感元件,具有无与伦比的计量特性。因此,利用硅-蓝宝石制造的半导体敏感元件,对温度变化不敏感,即使在高温条件下,也有着很好的工作特性;蓝宝石的抗辐射特性极强;另外,硅-蓝宝石半导体敏感元件,无p-n漂移。
  5、压电式压力传感器:
  压电效应是压电传感器的主要工作原理,压电传感器不能用于静态测量,因为经过外力作用后的电荷,只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的,所以这决定了压电传感器只能够测量动态的应力。
  安装问题
  正确安装
  通常高温熔体压力传感器的损坏都是由于其安装位置不恰当而引起的,如果将传感器强行安装在过小的孔或形状不规则的孔中,就有可能造成传感器的震动膜受到冲击而损坏,选择合适的工具加工安装孔,有利于控制安装孔的尺寸,另外,合适的安装扭矩有利于形成良好的密封,但是如果安装扭矩过高就容易引起高温熔体压力传感器的滑脱,为防止这种现象发生,通常在传感器安装之前在其螺纹部分上涂抹防脱化合物。
压力传感器正确安装方法
  1. 压力传感器正确安装方法:
  (1) 通过适当的仪表, 在普通大气压和标准温度条件下,核实压力传感器的频率反应值。
  (2) 核实压力传感器的编码与相应的频率反应信号的正确性。
  2. 确定具体安装位置
  为了确定压力传感器的编号和具体安装位置, 需按充气网的各个充气段来考虑。
  (1) 压力传感器必须沿着线缆进行安装, 最好安装在线缆接头处。
  (2) 每条线缆装设压力传感器不少于4个, 靠近电话局的两个压力传感器, 相距不应大干200m。
  (3) 每条线缆的始端和末端分别安装1个。
  (4) 每条线缆的分支点应装1个, 如果两个分支点相距较近(小于100 m),可只装1个。
  (5) 线缆敷设方式(架空、地下)改变处应装1个
  (6) 对无分支的线缆, 因垒线的线缆程式一致, 压力传感器的安装隔距不大干500m, 并使其总数不少于4个。
  (7) 为了便于确定压力传感器故障点, 除在起点安装压力传感器外,距起点150~200m处,还要另外安装1个当然在设计中, 一定要考虑经济与技术的因素, 在不需要安装压力传感器的地方,则应不必安装。
  检查尺寸
  如果安装孔的尺寸不合适,高温熔体压力传感器在安装过程中,其螺纹部分就很容易受到磨损,这不仅会影响设备的密封性能,而且使传感器不能充分发挥作用,甚至还可能产生安全隐患。只有合适的安装孔才能够避免螺纹的磨损(螺纹工业标准1/2-20UNF2B),通常可以采用安装孔测量仪对安装孔进行检测,以做出适当的调整。
  应用领域
  压力传感器主要应用于:增压缸、增压器、气液增压缸、气液增压器、压力机,压缩机,空调制冷设备等领域。
  1、应用于液压系统
  压力传感器在液压系统中主要是来完成力的闭环控制。当控制阀芯突然移动时,在极短的时间内会形成几倍于系统工作压力的尖峰压力。在典型的行走机械和工业液压中,如果设计时没有考虑到这样的极端工况,任何压力传感器很快就会被破坏。需要使用抗冲击的压力传感器,压力传感器实现抗冲击主要有2种方法,一种是换应变式芯片,另一种方法是外接盘管,一般在液压系统中采用第一种方法,主要是因为安装方便。此外还有一个原因是压力传感器还要承受来自液压泵不间断的压力脉动。
  2.应用于安全控制系统
  压力传感器在安全控制系统中经常应用,主要针对的领域是空压机自身的安全管理系统。在安全控制领域有很多传感器应用,压力传感器作为一种非常常见的传感器,在安全控制系统中应用也不足为奇。
  在安全控制领域应用一般从性能方面来考虑,从价格上的考虑,还有从实际操作的安全性方便性来考虑,实际证明选择压力传感器的效果非常好。压力传感器利用机械设备的加工技术将一些元件以及信号调节器等装置安装在一块很小的芯片上面。所以体积小也是它的优点之一,除此之外,价格便宜也是它的另一大优点。在一定程度上它能够提高系统测试的准确度。在安全控制系统中,通过在出气口的管道设备中安装压力传感器来在一定程度上控制压缩机带来的压力,这算是一定的保护措施,也是非常有效的控制系统。当压缩机正常启动后,如果压力值未达到上限,那么控制器就会打开进气口通过调整来使得设备达到最大功率。
  3.应用于注塑模具
  压力传感器在注塑模具中有着重要的作用。压力传感器可被安装在注塑机的喷嘴、热流道系统、冷流道系统和模具的模腔内,它能够测量出塑料在注模、充模、保压和冷却过程中从注塑机的喷嘴到模腔之间某处的塑料压力。
  4.应用于监测矿山压力
  传感器技术作为矿山压力监控的关键性技术之一。一方面,我们应该正确应用已有的各种传感器来为采矿行业服务;另一方面,作为传感器厂家还要研制和开发新型压力传感器来适应更多的采矿行业应用。压力传感器有多种,而基于矿山压力监测的特殊环境,矿用压力传感器主要有:振弦式压力传感器、半导体压阻式压力传感器、金属应变片式压力传感器、差动变压器式压力传感器等。这些传感器在矿产行业都有广泛的应用,具体使用哪种传感器还有根据具体的采矿环境进行选择。
  5.应用于促进睡眠
  压力传感器本身无法促进睡眠,我们只是将压力传感器放在床垫地下,由于压力传感器具有高灵敏度,当人发生翻身、心跳以及呼吸等有关的动作时,传感器会分析这一系列信息,去推断睡眠人睡觉处于一个什么状态,然后通过对传感器的分析,收集传感器的信号得到心跳和呼吸节奏等睡眠的数据,最后将所有数据处理谱成一首段的曲目,当然能将你一个晚上的睡眠压缩成一首几分钟的音乐。
  6.应用于压缩机,空调冷设备
  压力传感器常用于空气压力机,以及空调制冷设备,这类传感器产品外形小巧、安装方便、导压口一般采用专用阀针式设计。
