液位传感器

NOS-E103  投入式液位变送器

NOS-E103 投入式液位变送器

作者: 来源: 时间:2015-08-17 12:21 :57

一、特点用途:
  NOS-E103投入式液位变送器采用高性能的扩散硅压阻式压力传感器作为测量元件,经过高可靠性的放大处理电路及精密温度补偿,将被测介质的表压或绝压转换为标准的电压或电流信号。本产品体积小巧,使用安装方便,直接投入水中即可测量出变送器末端到液面的液位高度。

  典型应用于:本产品采用进口高精度感应芯体,选进的贴片工艺,配套带有零点、满量程补偿,温度补偿的高精度和高稳定性放大集成电路,将被测量介质的压力转换成4——20mA、0——5VDC、0——10VDC、1——5VDC等标准电信号。采用全不锈钢封焊结构,具有良好的防潮能力及优异的介质兼容性。使之产品的抗冲击能力、过载能力、产品密封性等性能有了较大提高,产品较高压力可达300米水位。主要适用于河流、地下水位、水库、蓄水池、深水井、水塔及容器等的液位测量与控制。


二、性能参数:


测量形式及范围

0~1~300mH2O

允许过载

2倍满量程压力

工作温度

-20~80℃

温度补偿

-10~70℃

存储温度

-40~80℃

准确度(包含非线性、重复性、迟滞)

0.2%FS(典型) 0.5%FS(较大)

稳定性误差

0.2%FS(典型), 0.5%FS(较大)

温漂系数

0.01%FS(典型,量程不小于5mH2O)
0.03%FS(典型,量程小于5mH2O)

输出信号

(4~20)mA(二/三线制)
(0~5)V、(1~5)V、)0~10)V

供电电源

15~36 VDC(标定电压24VDC)

负载(Ω)

电流输出型<(U-15V)/0.02A、 电流输出型>5K

外壳材料

合金铝

O型圈

氟橡胶

膜片

316L不锈钢

电缆

专用防水透气电缆

防护等级

IP68(压力传感器部分),IP65(接线盒变送器部分)


三、投入式液位变送器安装使用:

在敞口的容器中测量静态液位时,把液位变送器直接投入到容器底部,在容器开口处用尼龙带或三脚可调安装架等将电缆线(接线盒)固定即可。在流动的液体中测量液位时,因介质波动较大,可以在液体中插入一根Φ45mm的钢管,同时在水流方向的反面不同高度的管壁上打若干小孔,使液体流入管内。另一种方法是在液体底部加装阻尼装置,以过滤泥沙和消除动态压力和波浪对测量的影响。


四、 产品选型:


E103-口E口A口C口D口投入式液位变送器

E103

投入式液位变送器 (注明量程范围)


结构形式


1、一体式不带接线盒   2、分体式带接线盒

E口

输出信号


1、(0~5)VDC   2、二线制(4~20)mA(默认)   3、(0~10)V
4、其它注明

A口

准确度



1、0.1   2、0.2   3、0.5

C口

探头类型


1、默认为标准型(非防腐型 )    2、防腐型

D口

显示方式(仅限于分体式带接线盒类型)


1、无显示(默认)
2、0~100%线性指示
3、LCD数字量程显示(液晶)
4、LCD数字0~100%显示(液晶)
5、LED数码管0~100%显示



五、投入式液位变送器选型说明:
  ·注明测量范围(液位高度),对于一些特殊介质,注明介质的密度。
  ·选型时,应注意被测介质与产品接触的材料相兼容,对于特殊介质,可订制。
  ·产品安装于多雷雨地区时,订货时应注明“防雷”,建议用户在现场安装防雷击保护装置,并确信品及电源接地。
  ·关于导气电缆长度的选取:一般比实际液位高度长1——2米。



  特殊要求的可以订做

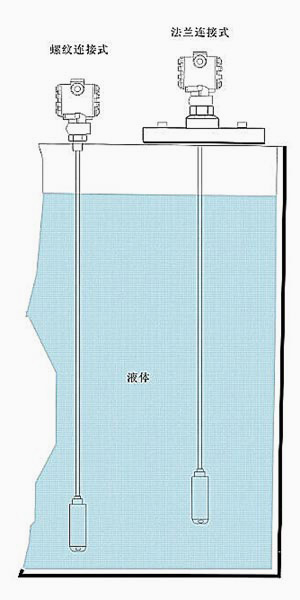

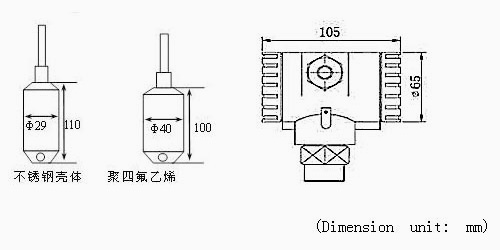

  安装图:
