NOS-T15  动态扭矩传感器

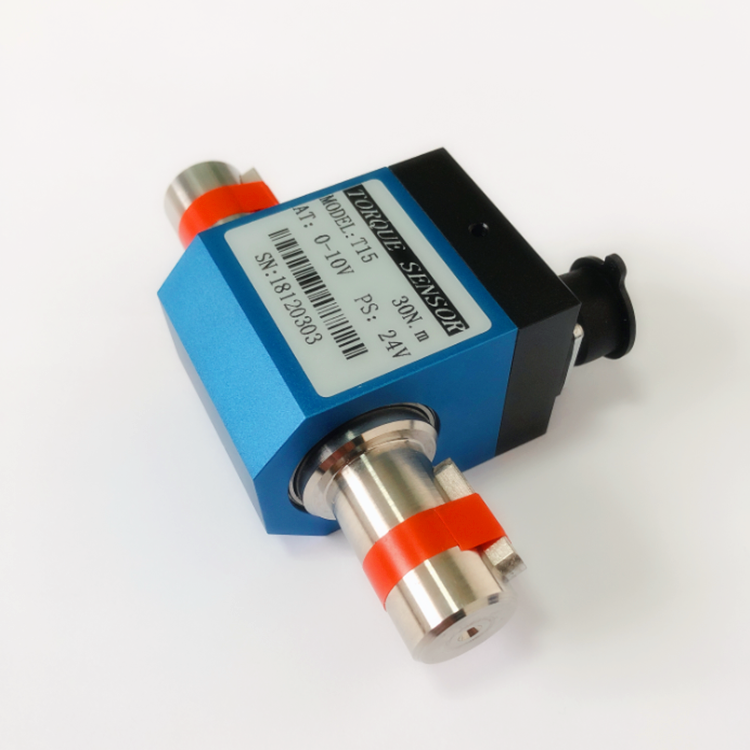

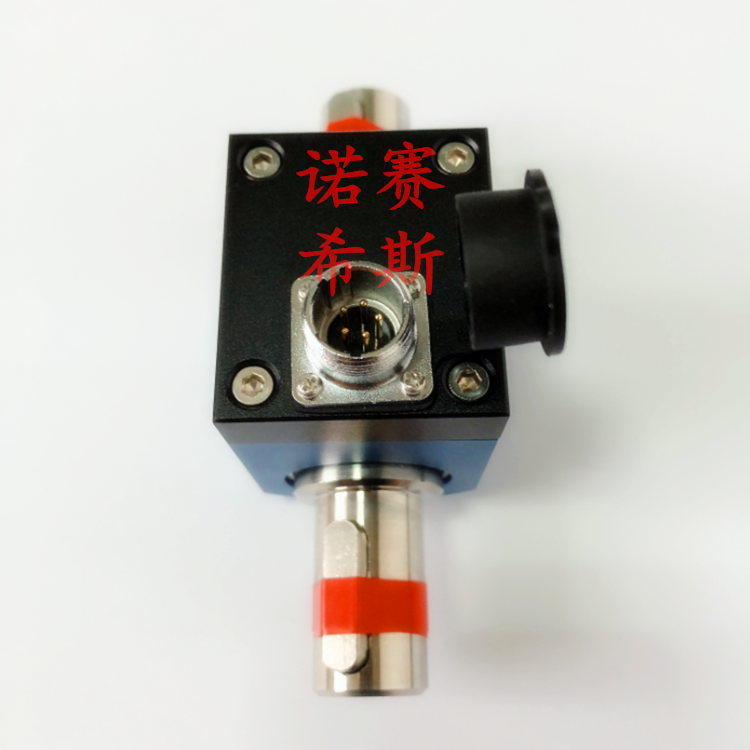

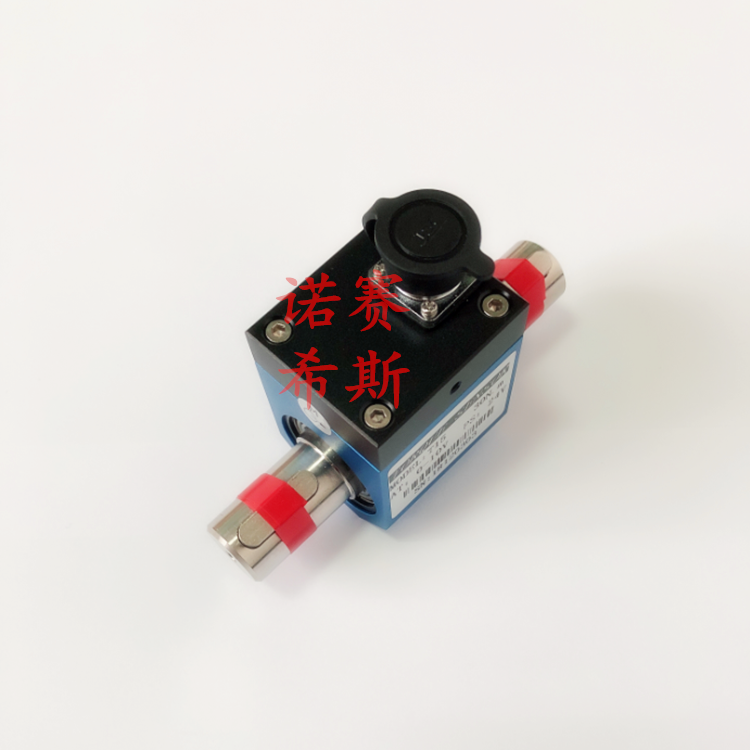

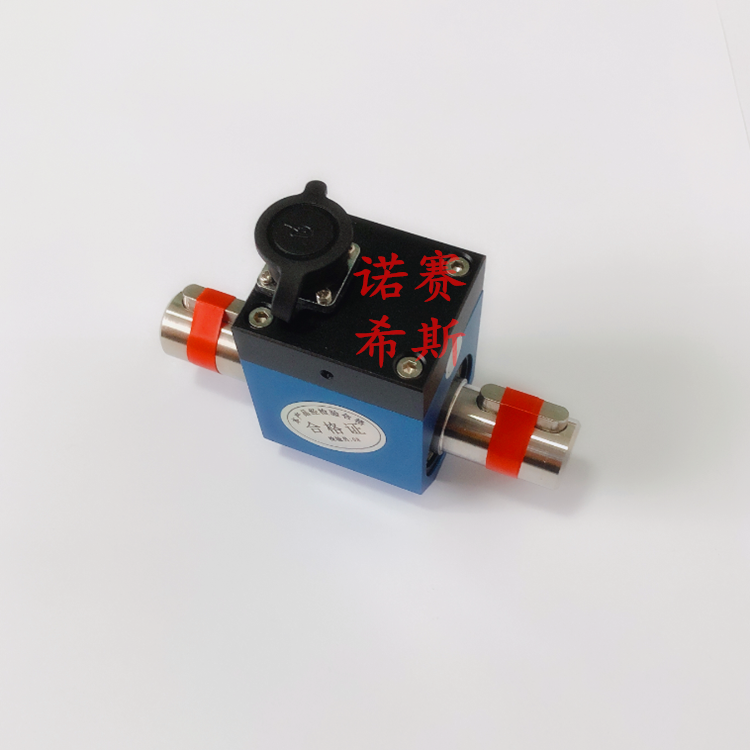

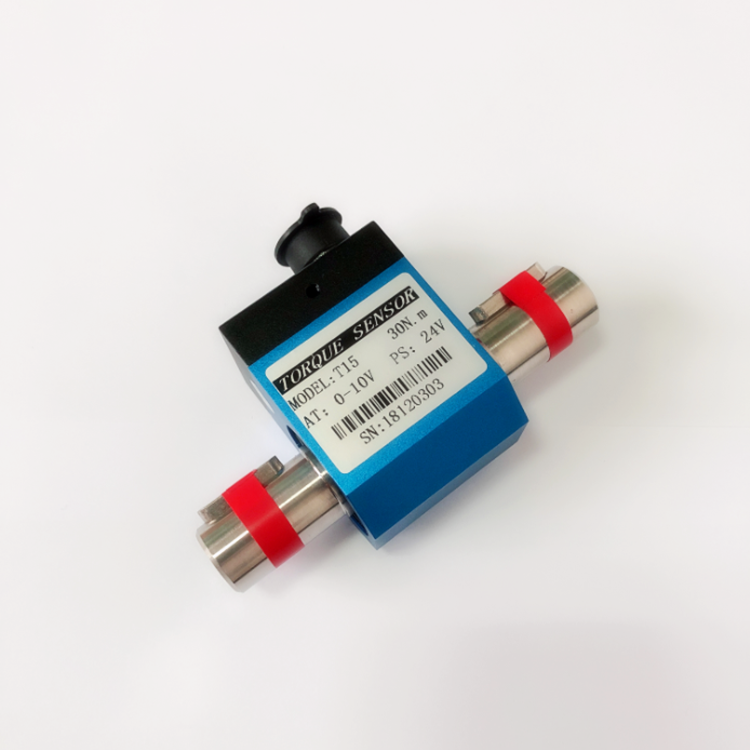

NOS-T15 动态扭矩传感器

作者: 来源: 时间:2016-06-14 10:21 :13

一、产品特点:
1、电阻应变为敏感元件和集成电路构成的一体产品,精度高,性能稳定可靠。
2、没有集流环等磨损件,可高速长时间运转,输出正反转扭矩信号,
3、两端均为键连接,
4、较高转速不超过4000转/分钟。


二、技术参数:

测量范围:5/10/20/30/50/100 Nm
综合精度:±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)
输出灵敏度:1.0~1.5.0 mV/V,4-20mA,0-5/0-10Vdc
工作温度: -10~+80 ℃
温度补偿范围: 室温~+60 ℃
零点温度影响: ±0.1 %F.S/10 ℃
激励电压: 12 VDC
绝缘电阻: 2000 MΩ/100VDC
输入电阻: 700±10/350±10 Ω
输出电阻: 700±5/350±5 Ω
零点输出: 0~±1 %F.S
安全过负荷率: 120 %F.S
出厂标准线长: 3 m

电气连接方式:输入(电源+):1-红

                        输入(电源-):4-绿

                        输出信号+:2-黄

                        输出信号- :3-白



三、安装方式:
使用两组联轴器,将带扭矩传感器的传感器安装在动力源和负载之间。
建议用挠性弹性或万向节联轴器,以保证同心度∠0.1mm
动力及负载设备必须固定可靠避免振动。
将本扭矩传感器的基座与设备的基座尽可能采用柔性固定(可以摆动),避免产生弯矩。


水平安装如图11所示




垂直安装 如图12所示





连接方式: 扭矩传感器与动力设备、负载设备之间的连接

  1)弹性柱销联轴器连接: 如图 13所示,此种连接方式结构简单,加工容易,维护方便。能够微量补偿安装误差造成的轴的相对偏移,同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合,工作温度为-10-50℃




  2)刚性联轴器连接: 如图14所示,这种连接形式结构简单,成本低,无补偿性能,不能缓冲减振,对两轴的安装精度较高。用于振动很小的工况条件。

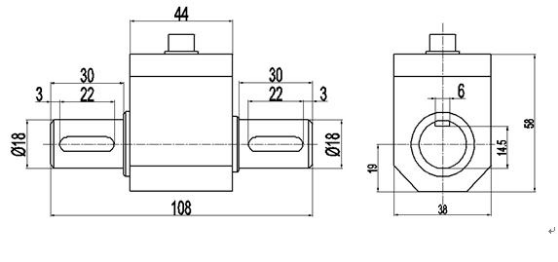

四、外形尺寸
