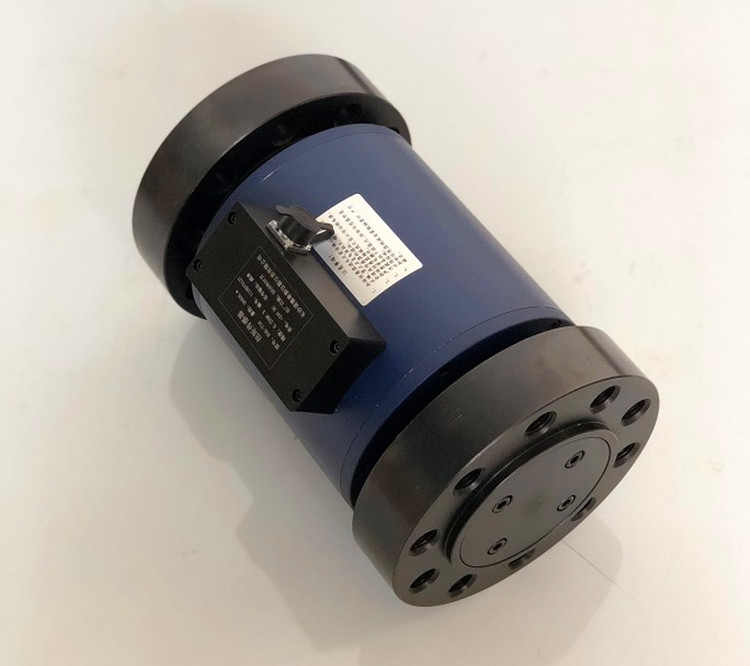

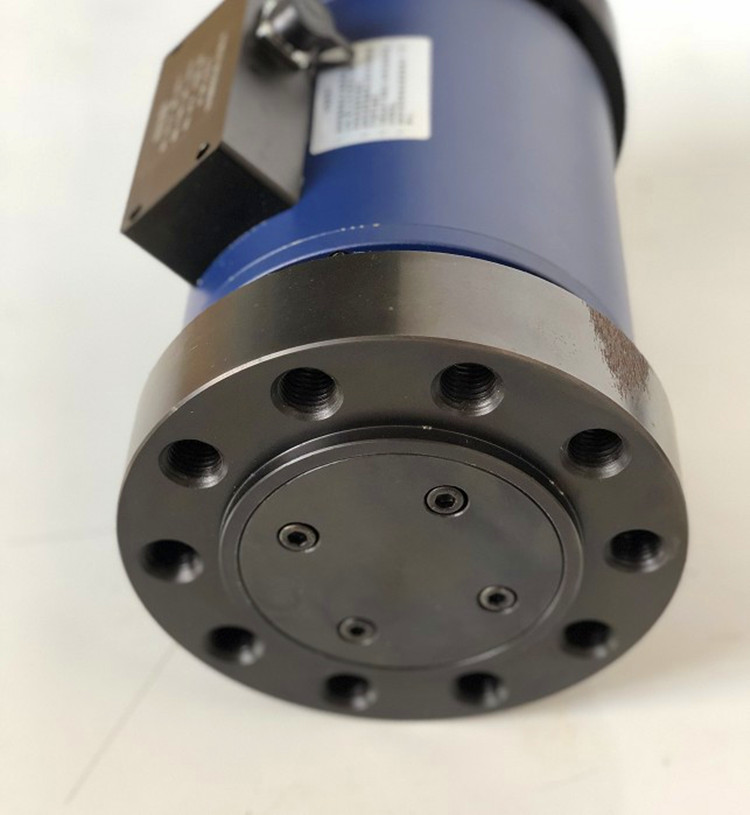

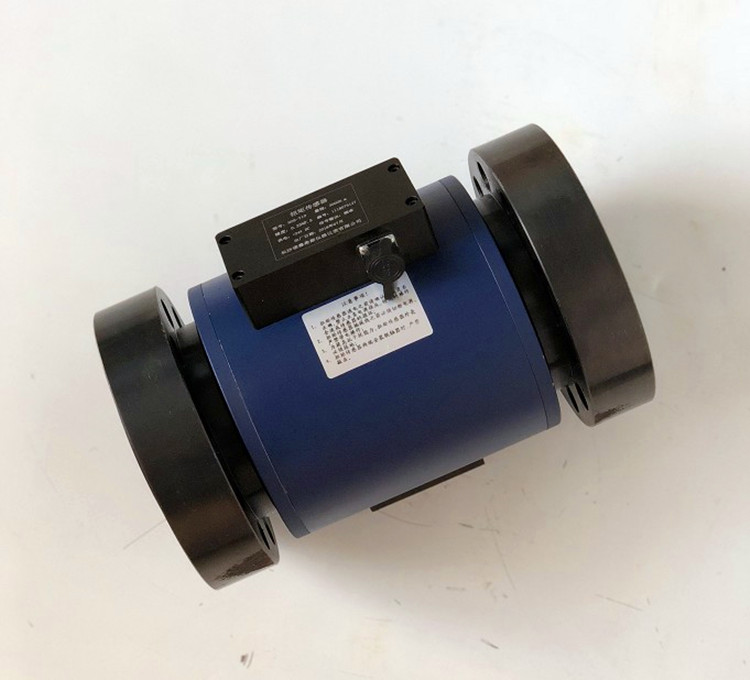

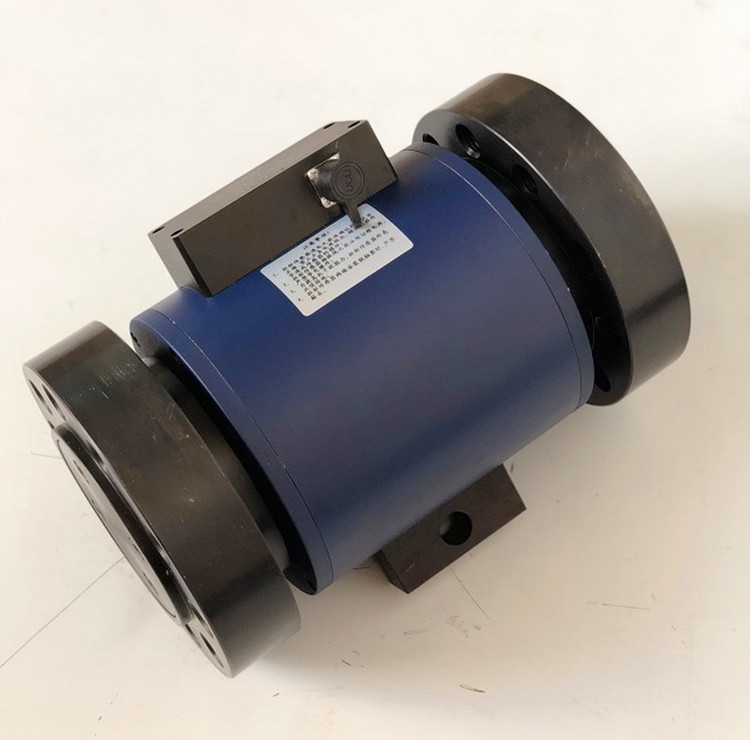

NOS-T10 双法兰动态扭矩传感器

NOS-T10 双法兰动态扭矩传感器

作者: 来源: 时间:2020-07-19 16:05 :53






一、产品特点:

  本系列扭矩信号耦合器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数的信号耦合器。
NOS-T10型转矩转速耦合器是T6系列转矩耦合器的双法兰形式.该形式中的双法兰可按用户要求定制

1.扭矩测量功能;
2.能源及信号非接触传递功能,
3.输出信号数字化功能.

4.可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号,
5.传递信号时与是否旋转,转速和转向无关。可以适应长时间,高转速运转。
6. 精度高,稳定性好;体积小,重量轻,易于安装;
7. 不需反复调零即可连续传递正反转扭矩信号;
8. 没有集流环等磨损件,可以高转速长时间运行;
9. 抗干扰性强;
10. 可任意位置,任意方向安装;



二、应用范围:

传递电动机、内燃机等旋转动力设备的输出扭矩及功率。
传递发电机、风机、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率。
传递各种机械加工中心、自动机床工作过程中的扭矩。
传递各种旋转动力设备系统所产生的扭矩及效率。
可用于制造粘度计。


三、功能参数:

测 量 范 围

5、±(10. 20. 50. 100. 200. 500.1000 .2000 .5000 .10000.20000)Nm

扭 矩 精 度

± 0. 5 % F · S < ± 0. 3 % F · S (可选)

响 应 频 率

100 μ s

非 线 性

± 0. 3 % F · S

零 点 温 漂

± 0. 3 % F · S

信 号 输 出

5KHZ-15KHZ、  0-5V、  4-20mA

绝 缘 阻 抗

>500M Ω

静 态 超 载

150%

使 用 温 度

- 1 0 ~ 5 0 ℃

储 存 温 度

- 20 ~ 70 ℃

电 源 电 压

 ± 15V ± 5 %

负 载 电 流

<10mA

信    号

扭矩信号  转速信号

相 对 湿 度

≤95%RH



四、安装方式:
1.T10型双法兰转速耦合器由静止外壳和旋转盘两部分组成.
2.通过法兰联轴器分别与动力或负载联接.
3.静止外壳柔性固定在基座上.允许摆动,不得转动.


水平安装如图11所示




垂直安装 如图12所示





连接方式: 扭矩传感器与动力设备、负载设备之间的连接

  1)弹性柱销联轴器连接: 如图 13所示,此种连接方式结构简单,加工容易,维护方便。能够微量补偿安装误差造成的轴的相对偏移,同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合,工作温度为-10-50℃




  2)刚性联轴器连接: 如图14所示,这种连接形式结构简单,成本低,无补偿性能,不能缓冲减振,对两轴的安装精度较高。用于振动很小的工况条件。






五、使用注意:

接线必须正确;
±15V 的范围:不得低于± 14.5V 不得高于± 15.5V ;
信号线输出不得对地,对电源短路,输出电流不大于 10mA;
屏蔽电缆线的屏蔽层必须与±15V 电源的公共端(电源地)连接:
使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸,如果传感器不能满足您的要求,传感器本体及外壳没有任何损伤的前提下可以进行更换或退货处理。
