NOS-L108 钢丝绳张力传感器

作者：来源：时间：2015-09-15 11:48 :43

一、Features 主要特点

The plate ring type tension sensorlSenior aluminum
Easy to install, stabile & reliable
After a good moisture-proof sealedLdeal for hostile environment,etc.,

传感器采用双孔剪切梁结构
安装使用方便、操作简单
适用于钢丝绳、起重设备等超载控制过程力值的变化分析

二、Capacities 量程

1t、2t、5t、10 t、20t

三、Specification 技术参数

Rated Output	额定输出	2.0mV/V ±0.1%
Zero Balance	零点平衡	±1% of rated output
Creep after 30 minutes	蠕变	±0.3% of rated output
Nonlinearity	非线性	±0.3% of rated output
Repeatability	重复性	±0.3% of rated output
Temp. effect on output	灵敏度温漂	≤0.02% of applied output/ºC
Temp. effect on zero	零点温漂	≤0.02% of applied output/ºC
Safe Temp. Range	可用温度范围	-10ºC to + 70ºC
Temp. Compensated	温度补偿范围	-10ºC to + 40ºC
Safe Overload	安全载荷	150%
Input Impedance	输入阻抗	387 ohm ± 20 ohm
Output Impedance	输出阻抗	350 ohm ± 5 ohm
Rated Excitation	推荐激励电压	10V DC/AC
Maximum Excitation	较大激励电压	15V DC/AC

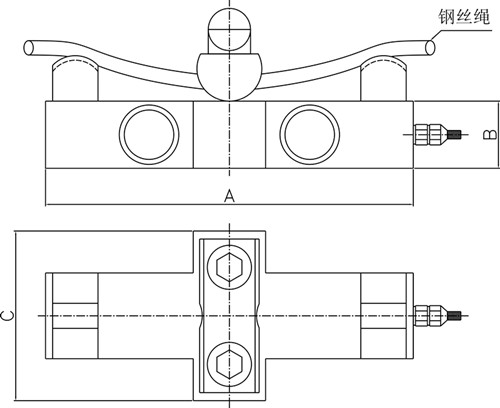

四、Dimensions 尺寸

钢丝绳拉力	量程	钢丝绳直径	A	B	C
1T	1T	Φ6-Φ14	160	28	60
2T	1T	Φ10-Φ18	160	28	60
5T	2T	Φ16-Φ26	180	34	68
10T	5T	Φ24-Φ36	200	40	80
20T	10T	Φ24-Φ36	240	46	90
